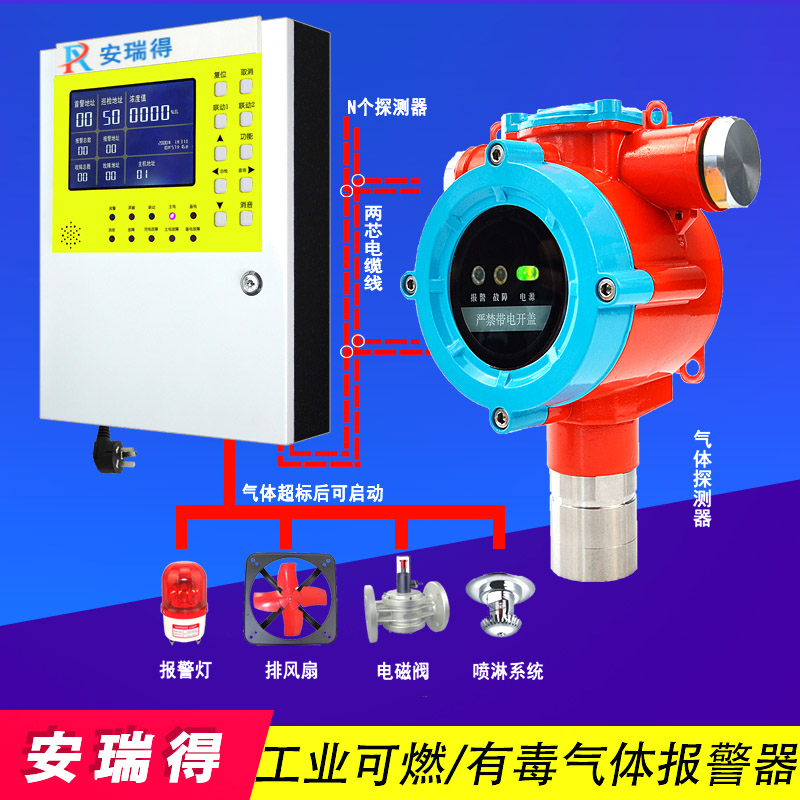

在可燃氣體報警器的設計中，傳感器和單片機都是儀器的核心部件?？扇夹詺怏w濃度信號通過氣體傳感器將有毒可燃氣體濃度信號轉換成電壓信號，經過前置放大電路后，直接輸出數字信號或經過A/D轉換輸出一個適合單片機接收的電壓信號，然后送入單片機中，模擬電壓信號需經線性化數據處理后，將電壓信號轉化成對應的十六進制濃度值。最后，

將濃度值送入LCD顯示屏顯示。當檢測到的有毒可燃氣體濃度超出上限報警設定值時，報警器發出聲光報警，同時顯示屏顯示相應狀態。

新型簡易型可燃氣體檢測儀主要是指便攜式/手持式氣體檢測器。主要利用氣體傳感器來檢測環境中存在的氣體種類，采用先進的進口電化學傳感器，它應用控制電位電解法原理，其構造是在電解池內安置了三個電極，即工作電極，

對電極和參比電極，并施加以一定的極化電壓，更換不同氣體的傳感器并改變極化電壓數值，即可測量出不同的氣體。

被測氣體透過薄膜到達工作電極，發生氧化還原反應，傳感器此時將有一微小電流輸出，此電流與有毒有害氣體濃度成正比關系，這個電流信號經采樣處理轉變?yōu)殡妷?，電壓信號再?jīng)過放大后進行電壓電流轉換，并把有毒有害氣體檢測范圍內的含量（ppm值）轉換成4～20mA標準信號輸出
